桩基护桩工装

产品简介

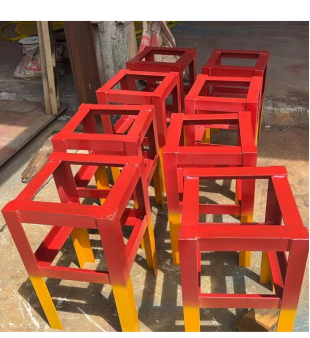

桩基护桩工装是 灌注桩施工的定位与防护装置，采用 Q235B/Q345B 方钢（或钢管）焊接成型，表面经红 / 黄警示涂装处理。核心结构为方形 / 圆形框架 + 定位刻度 / 卡槽，通过 “套箍式” 安装固定于桩基钢护筒外围，兼具桩位精准定位、钢筋笼对中导向、桩头防撞防护三大功能，属于桩基施工的关键周转性工装（可重复使用 30 次以上）。

核心用途

1. 桩位定位与复核：

• 钢护筒埋设前，通过工装的十字刻度线 / 定位绳（如摘要 1 中的 “刻度绳 + 卡扣”）快速定位桩心，误差≤5mm；

• 钢筋笼下放时，工装的内框作为导向槽，确保钢筋笼与桩心对中（对中精度≤10mm）。

2. 桩头防护：

• 覆盖灌注桩桩头（直径 0.8~2.5m），防止施工机械（如挖机、叉车）碰撞桩头钢筋，避免偏位或变形；

• 遮挡雨水、杂物，减少桩头混凝土缺陷（如夹泥、露筋）。

3. 施工过程管控：

• 作为 “施工工序合格” 的可视化标志（红 / 黄涂装醒目，未安装工装禁止下一步施工）；

• 集成水准点功能，通过工装上的水平泡或刻度，复核桩顶标高（误差≤3mm）。

典型规格参数（依据行业通用标准与图中特征）

产品特点

• 定位精准：集成十字刻度、定位绳或激光对中器（高端款），实现 “一次定位，全程复用”，减少测量工时 50%；

• 防护可靠：框架结构包裹桩头，防止机械碰撞（抗冲击能量≥50J）；

• 周转高效：模块化设计，可快速拆分（如分瓣式），适配不同桩径（通过增减插板调整内孔）；

• 成本可控：单套工装成本约 800~1500 元，按 30 次周转计算，单次成本仅 27~50 元。
