精轧螺纹钢垫片

一、产品简介

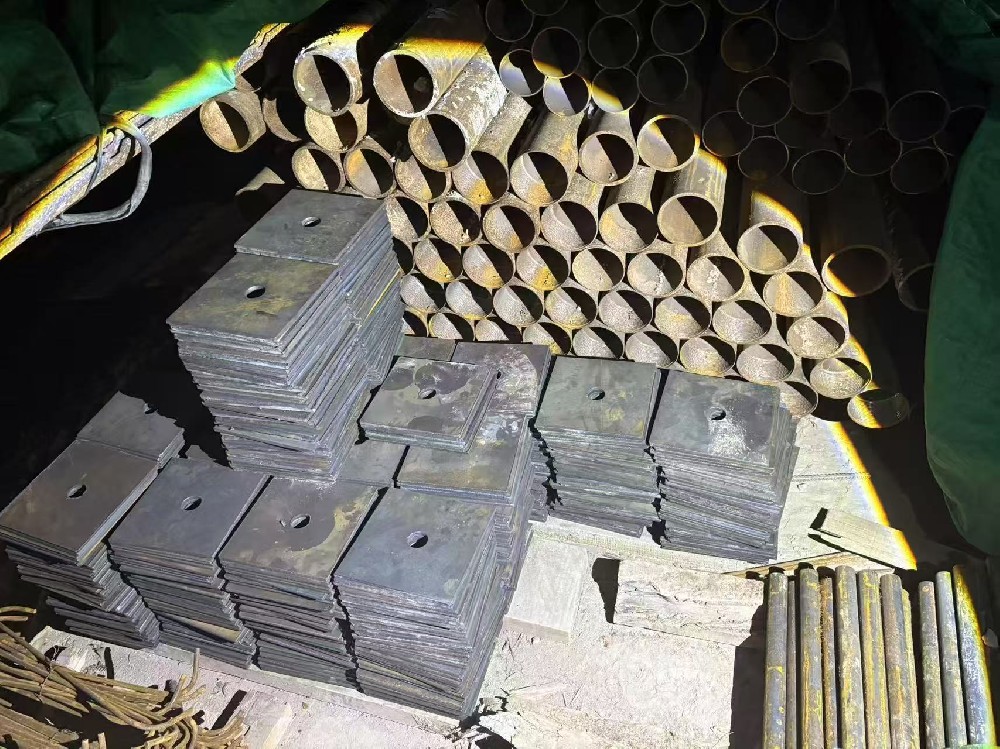

精轧螺纹钢垫片（又称精轧垫板）是 精轧螺纹钢锚具系统的核心配件，采用 Q235/Q345 钢板（或 45#、40Cr 合金结构钢）数控切割成型，表面呈黑灰色（热轧钢板原色）。核心结构为 “方形 / 圆形钢板 + 中心螺栓孔”，通过与精轧螺母、连接器配套使用，实现精轧螺纹钢的 “张拉锚固、荷载传递、应力分散” 功能，广泛用于桥梁预应力工程、边坡支护、桩基抗拔等场景。

二、核心用途

1. 预应力工程：

• 桥梁梁体张拉端 / 固定端：通过垫板分散张拉力（单块垫板可承受≥500kN 荷载），防止混凝土被压碎；

• 边坡锚杆（索）：垫板与螺母配合，将锚杆拉力传递到坡面（如基坑支护中的 PSB830 级精轧螺纹钢锚杆）。

2. 桩基与结构加固：

• 抗拔桩基：垫板固定精轧螺纹钢，承受上部结构浮力（如地下车库抗浮锚杆，单桩抗拔力≥100kN）；

• 钢结构加固：垫板作为 “传力件”，将钢构件荷载传递到混凝土基体（如钢柱脚锚固）。

3. 特殊场景适配：

• 核电站预应力管道：采用 40Cr 材质垫板（耐高温、抗辐照），适配 PSB1080 级超高强精轧螺纹钢；

• 临时张拉工装：可拆卸垫板（如施工挂篮），周转使用≥50 次。

三、典型规格参数（依据行业标准与图中特征）

四、产品特点

• 传力高效：垫板与精轧螺纹钢、螺母形成 “刚接节点”，应力扩散角达 30°~45°，有效保护混凝土；

• 安装便捷：中心孔与钢筋精准配合（间隙≤2mm），无需现场加工；

• 质量可控：工厂预制 “孔位 + 平整度”，避免现场开孔的误差（孔位同心度≤0.5mm）；

• 经济耐用：Q235B 材质性价比高，单块成本约 5~15 元（按 120×120×20mm 规格），可周转使用。
